桥梁支座是连接桥梁梁体与桥墩的核心传力构件，承担传递荷载、适配温度伸缩与梁端转动的作用，工程主流分为板式橡胶、盆式、球形三大类。支座剖面构图

1. 板式橡胶支座 多层橡胶与薄钢板硫化粘合，分普通、四氟滑板两种。依靠橡胶剪切变形适应小幅位移，造价低、安装简便，适配 30 米以内中小跨径简支桥、城市小桥。

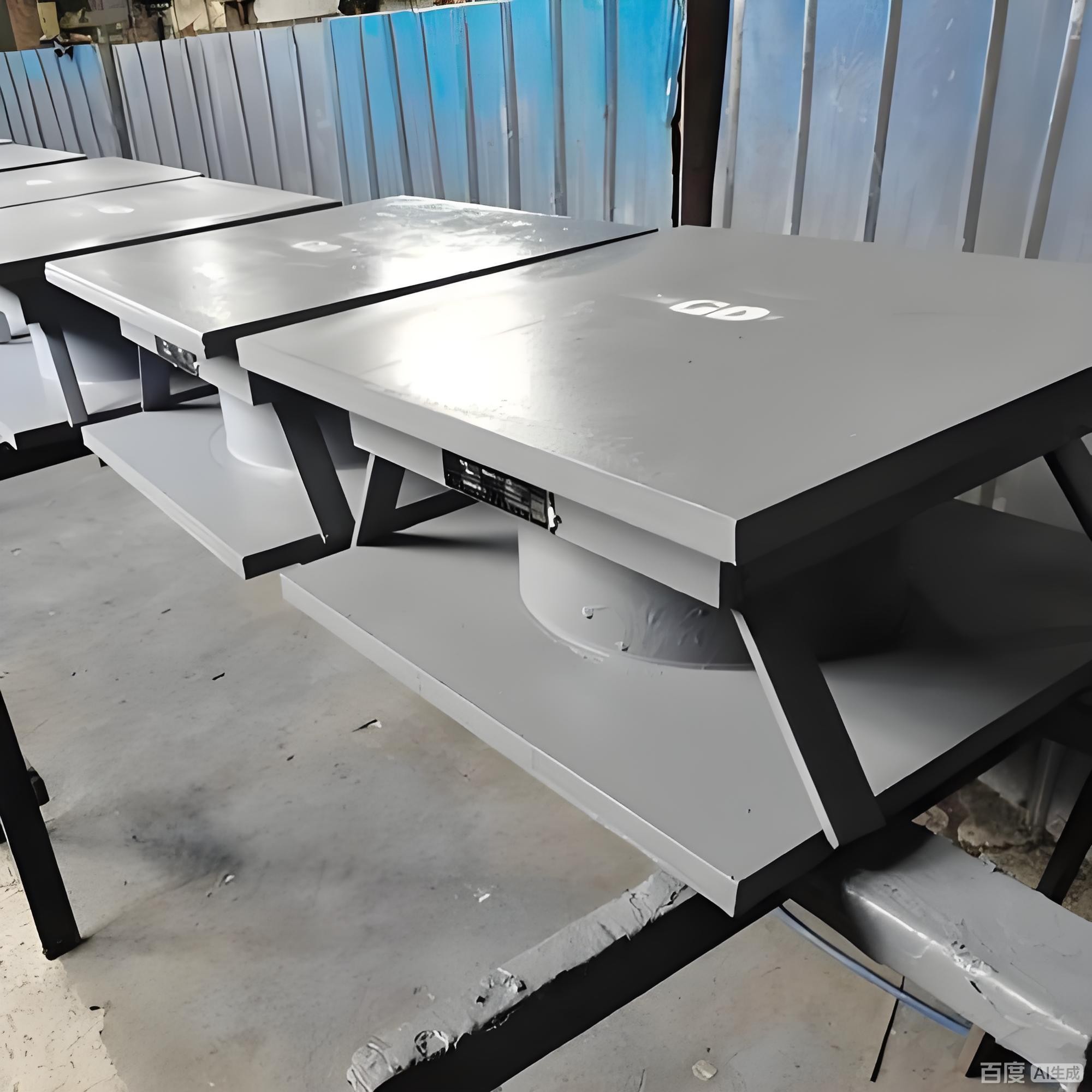

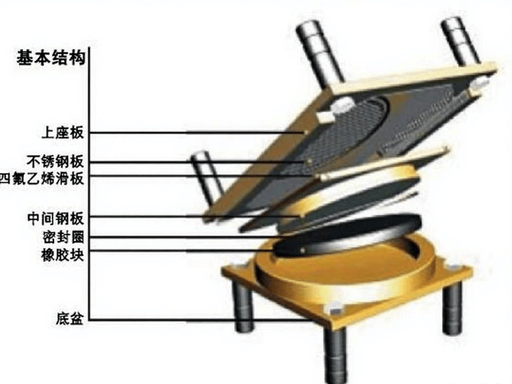

2. 盆式橡胶支座 承压橡胶块密封于钢盆内，三向受压承载力大幅提升，分为固定、单向、双向活动支座，可适配大位移、大荷载，多用于连续梁、大型公路桥梁。

3. 球形钢支座 球面滑动结构，各向转动灵活、转角能力强，承载力上限高，适配斜拉桥、曲线大跨桥梁，可满足复杂多维变形需求。

4.另有铅芯隔震支座，搭配阻尼铅芯，地震时消耗振动能量，广泛用于抗震等级高的市政、高速桥梁。选型依据桥梁跨径、荷载、转角及抗震需求确定，保障结构受力稳定。
