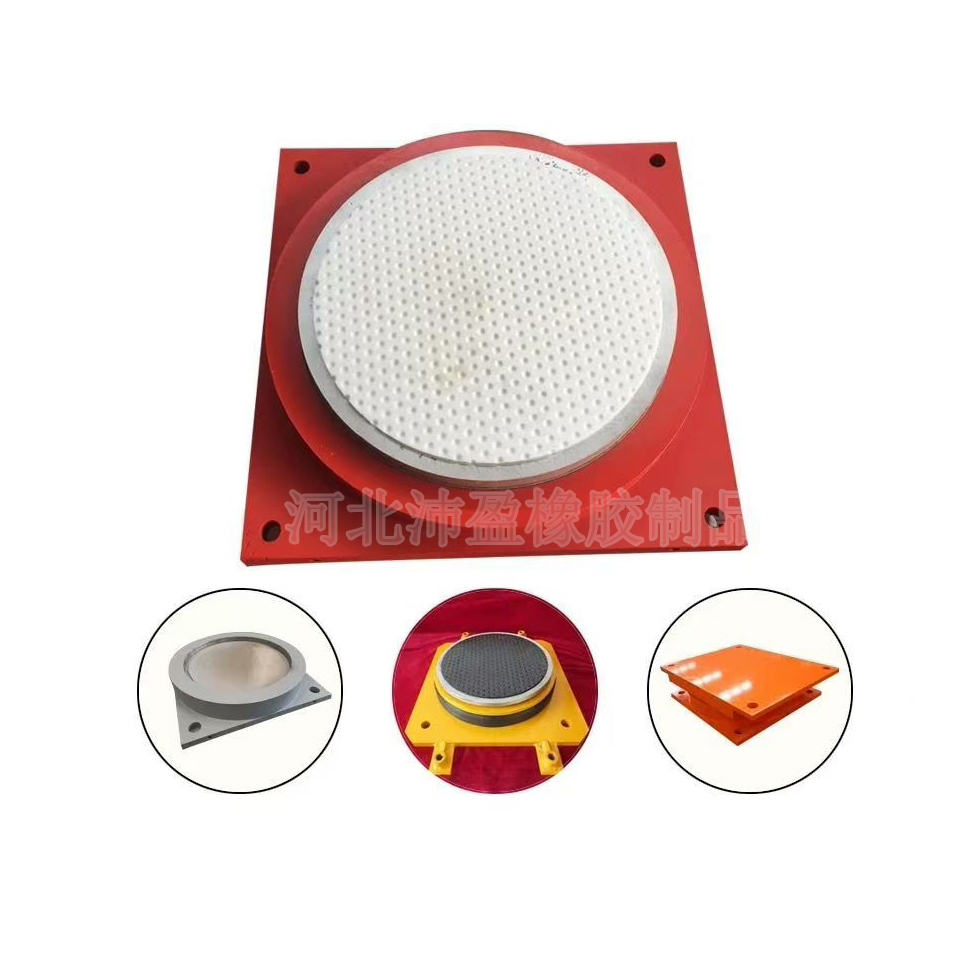

固定铰支座

固定铰支座是一种常见的工程结构支座，具有以下特点和应用：
定义与特点
固定铰支座约束特性：固定铰支座允许构件绕销钉旋转，但不能在水平或垂直方向上移动。它通过光滑的圆柱铰链与构件连接，限制了构件沿任何方向的移动。
受力情况：固定铰支座可以承受竖向压力、水平力，但不能传递弯矩。其约束反力通常用两个正交分力（水平力和垂直力）表示。
固定铰支座结构形式：通常由上部结构和下部支座通过销钉或齿板连接，确保在竖直平面内可以转动。

固定铰支座的应用场景：桥梁工程：固定铰支座常用于桥梁结构中，允许桥梁上部结构在竖直平面内转动，同时限制水平方向的移动，以适应温度变化、车辆荷载等因素引起的变形。建筑结构：在建筑中，固定铰支座可用于网架结构、桁架、连廊等，起到抗震、抗滑的作用，能够承受多种荷载（如恒载、活载、风力、地震力等）。工业设施：在工业厂房、展厅、体育馆等大跨度空间结构中，固定铰支座可用于支撑钢结构，确保结构的稳定性和安全性。

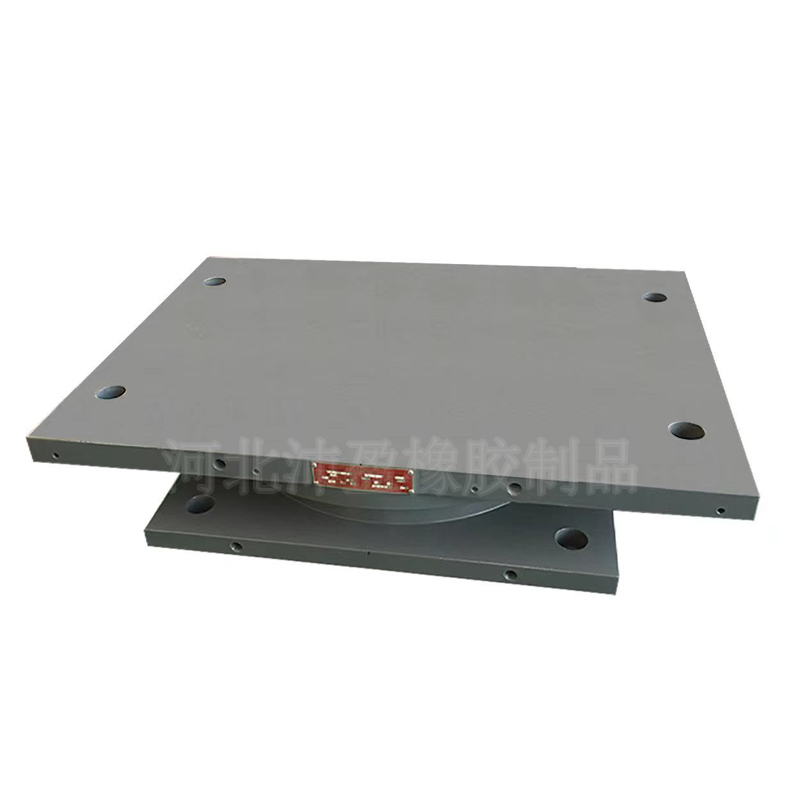

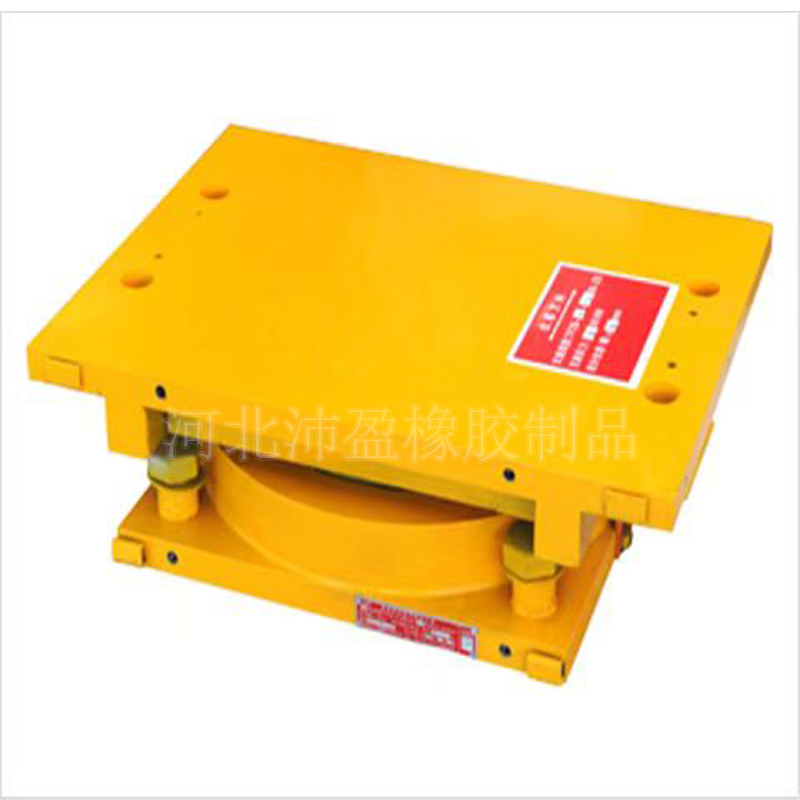

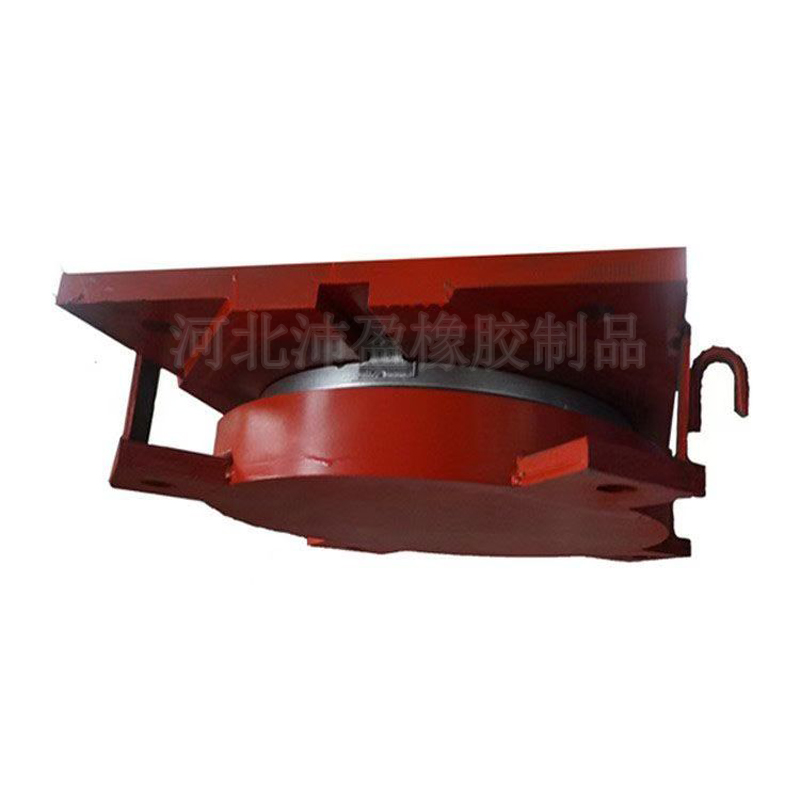

固定铰支座

固定铰支座的安装与注意事项：
安装方式：固定铰支座可采用焊接或螺栓锚固的方式与上下结构连接。焊接时需设置预埋钢板，并采用间歇焊接以避免局部温度过高。
固定铰支座检查与维护：安装前需检查支座连接状况，确保无空隙，必要时采用注浆填充。在使用过程中，需定期检查支座的连接状态和受力情况，确保其正常工作。
固定铰支座因其独特的约束特性和良好的受力性能，在工程中得到了广泛应用，能够有效提高结构的稳定性和安全性。
固定铰支座在桥梁设计中具有重要作用，以下是其具体的应用方式和设计要点：
1. 固定铰支座的设置原则
简支梁桥：简支梁桥是静定结构，每跨单独受力。因此，简支梁的一端设置固定铰支座，另一端设置活动支座。
连续梁桥：连续梁桥在每一联的一个桥墩或桥台上设置一个固定铰支座，其余桥墩或桥台上设置活动支座。当连续梁桥较长时，固定铰支座宜设在桥长中间部位的桥墩上，以使两侧的自由伸缩长度比较均衡。
斜拉桥：斜拉桥的边跨结合墩（或桥台）上的支座需要传递竖向拉力时，应设置能够承受拉力的支座。
2. 固定铰支座的设置位置
坡道桥梁：对于位于坡道上的桥梁，固定铰支座一般应设在下坡方向的前端。
平坡桥梁：当桥梁位于平坡上时，固定铰支座宜设在主要行车方向（或重载行车方向）的前端。
山谷区桥梁：对于山谷区的桥梁，固定铰支座宜设在线刚度较大的桥墩上，并尽量向中间墩设置。
3. 固定铰支座的设计要求
承载能力：固定铰支座需要具备足够的承载能力，以承受桥梁的垂直荷载和轴向力。
稳定性：在地震多发地区，固定铰支座的设置需要更加严格，以确保桥梁在地震作用下的安全性。
耐久性：固定铰支座的设计、安装应符合相关标准，易于检查、养护和更换，并应有防尘、清洁、防止积水等构造措施。
4. 固定铰支座的平面与立面设置
立面设置：在立面设置上，固定铰支座应保证桥跨结构的纵向位移和转动，使上、下部结构的实际受力情况与理论计算图式相符合。
平面设置：在平面设置上，对于多片梁组成的桥面，应考虑支座横向位移的可能，并根据需要设置固定支座和单向活动支座或双向活动支座。
5. 固定铰支座的计算与验算
厚度计算：橡胶支座的厚度需根据剪切角正切值和相对水平位移进行计算，确保支座在受力时的稳定性。
偏转验算：主梁受荷挠曲时，固定铰支座表面应产生不均匀的压缩变形，需验算支座的偏转情况，防止梁端与支座脱空。
抗滑性能：需验算固定铰支座的抗滑性能，确保支座在水平力作用下不会发生滑移。
